Canvas繪圖環境中有些屬于立即繪制圖形方法，有些繪圖方法是基于路徑的。
立即繪制圖形方法僅有兩個strokeRect(),fillRect(),雖然strokezText(),fillText()方法也是立即繪制的，但是文本不算是圖形。
基于路徑的繪制系統
大多數繪制系統，如：SVG(Scalable Verctor Graphics, 可縮放的矢量圖形)，Adobe Illustrator等，都是基于路徑的，
使用這些繪制系統時，你需要先定義一個路徑，然后再對其進行描邊或填充，也可以描邊加填充這樣圖形才能顯示出來。
Canvas中的三種繪制方式：
繪制一條線段
Canvas繪圖環境中，線段也是基于路徑繪制的，稱為線性路徑，創建線性路徑的方法：moveTO()與lineTo()，在創建路徑之后調用stroke()方法，才能在Canvas中畫出線段出來。
這就是前面我們所說的基于路徑的繪制方法，必須對其進行描邊或者填充；
通常兩點連一線因此繪制線段非常簡單，通過moveTO()指定線的起點，通過lineTo()移動到另一個點。
function drawLine(){
cxt.moveTo(50, 50);
cxt.lineTo(100, 100);
}
然而這樣我們在畫布中是看不見線段的，前面我們說到基于路徑的繪制方法，必須要描邊或者填充。所以要想看到結果，我們必須還要使用stroke()方法。
因此我們把方法修改成下面這樣就會繪制出一條線段
function drawLine(){
cxt.moveTo(50, 50);
cxt.lineTo(200, 200);
cxt.stroke();
}
我們只使用lineTo()也是能在畫布中繪制出線段的，我們把上面的代碼改成如下面所示，效果也是一樣的
function drawLine(){
cxt.lineTo(50, 50);
cxt.lineTo(200, 200);
cxt.stroke();
}
總結下moveTo()與lineTo()的用法
- moveTo(x,y): 將筆觸移動到指定的坐標x以及y上，向當前路徑中增加一條子路徑，該方法不會清除當前路徑中的任何子路徑。
- lineTo(x,y): 繪制一條從當前位置到指定x以及y位置的直線，如果當前路徑中沒有子路徑，那么這個方法的行為與moveTo()一樣。如果當前路徑中存在子路徑，此方法會將你所指定的這個點加入子路徑中。
改變線段的樣式
改變線段的寬度
function= 14;
cxt.lineTo(50, 50);
cxt.lineTo(200, 200);
cxt.stroke();
}
改變線段的顏色
function drawLine(){
cxt.lineWidth = 14;
cxt.strokeStyle = 'green';
cxt.lineTo(50, 50);
cxt.lineTo(200, 200);
cxt.stroke();
}
我們還可以利用CanvasGradient對象或者CanvasPattern對象給線段添加漸變色或圖案
function drawLine(){
cxt.lineWidth = 14;
var gradient = cxt.createLinearGradient(0, 0, canvas.width/2, canvas.height/2);
gradient.addColorStop(0, 'blue');
gradient.addColorStop(0.5, 'purple');
gradient.addColorStop(1, 'yellow');
cxt.strokeStyle = gradient;
cxt.lineTo(50, 50);
cxt.lineTo(200, 200);
cxt.stroke();
}
beginPath()與closePath()
從上面canvas中的三種繪制方式中我們可以看出，第二行的弧形路徑是開放路徑，最后一行的弧形是封閉路徑。那么封閉的路徑是怎么實現的呢？
下面我們來看看canvas中路徑繪制中兩個比較重要的方法
- beginPath(): 清除當前所有子路徑，以此來重置當前路徑，重新規劃一條路徑。
- closePath(): 用于封閉某段開放路徑。不是必需的，如果圖形是已經閉合了的，即當前點為開始點，該函數什么也不做。
先繪制出一條折線
function drawLine(){
cxt.strokeStyle = 'green';
cxt.lineWidth = 2;
cxt.moveTo(50, 50);
cxt.lineTo(50, 150);
cxt.lineTo(150, 150);
cxt.stroke();
}
修改上面例子中的代碼在代碼中添加beginPath()與closePath()方法
function drawLine(){
//描邊三角形
cxt.strokeStyle = 'green';
cxt.lineWidth = 2;
cxt.beginPath();
cxt.moveTo(50, 50);
cxt.lineTo(50, 150);
cxt.stroke();
cxt.beginPath();
cxt.lineTo(150, 150);
cxt.lineTo(150, 250);
cxt.stroke();
cxt.closePath();
}
可以看出我們在畫布中繪制了兩條路徑
注意：調用beginPath()之后，或者canvas剛建的時候，第一條路徑構造命令通常被視為是moveTo（）。所以我們在繪制圖形的時候一定要先使用beginPath()。
我們繼續修改我們的代碼
function drawLine(){
//描邊三角形
cxt.strokeStyle = 'green';
cxt.lineWidth = 2;
cxt.beginPath();
cxt.moveTo(50, 50);
cxt.lineTo(50, 150);
cxt.lineTo(150, 150);
cxt.closePath();
cxt.stroke();
//折線
cxt.translate(150, 0);
cxt.strokeStyle = 'red';
cxt.lineWidth = 2;
cxt.beginPath();
cxt.moveTo(50, 50);
cxt.lineTo(50, 150);
cxt.lineTo(150, 150);
cxt.stroke();
cxt.closePath();
//綠色填充三角形
cxt.translate(150, 0);
cxt.fillStyle = 'green';
cxt.lineWidth = 2;
cxt.beginPath();
cxt.moveTo(50, 50);
cxt.lineTo(50, 150);
cxt.lineTo(150, 150);
cxt.fill();
cxt.closePath();
//紅色填充三角形
cxt.translate(150, 0);
cxt.fillStyle = 'red';
cxt.lineWidth = 2;
cxt.beginPath();
cxt.moveTo(50, 50);
cxt.lineTo(50, 150);
cxt.lineTo(150, 150);
cxt.closePath();
cxt.fill();
}
從上面的例子我們可以看出closePath()的位置不同，也會影響我們的圖形
注意：當你調用fill()函數時，所有沒有閉合的形狀都會自動閉合，所以此時closePath()函數不是必須的。
但是調用stroke()：如果你在stroke()方法之前只用closePath()會形成閉合路徑，如果在stroke()方法之后調用closePath()方法，此時圖形已經繪制完成，當前的繪制路徑已經關閉，所以closePath()方法不起作用。
線段與像素邊界
先來看一個例子
function drawLine(){
//描邊三角形
cxt.lineWidth = 1;
cxt.beginPath();
cxt.moveTo(50, 50);
cxt.lineTo(450, 50);
cxt.stroke();
cxt.beginPath();
cxt.moveTo(50.5, 150.5);
cxt.lineTo(450.5, 150.5);
cxt.stroke();
}

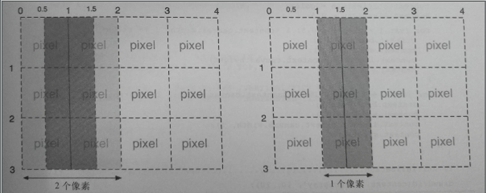

從圖中我們可以看出，我們將兩條線段的lineWidth都是設置為1像素，但是上面的線段畫出的卻是兩像素。
如果你在某2個像素的邊界處繪制一條1像素寬的線段，那么該線段實際會占據2個像素的寬度；
因為當你在像素邊界處繪制一條1像素寬度的垂直線段時，canvas的繪圖環境對象會試著將半個像素畫在邊界中線的右邊，將另外半個像素畫在邊界中線的左邊。
然而，在一個整像素的范圍內繪制半個像素寬的線段是不可能的，所以在左右兩個方向上的半個像素都被擴展為1個像素。
另外一方面，繪制在兩個像素之間，這樣的話，中線左右兩端的那半個像素就不會延伸，它們結合起來恰好占據1個像素的寬度。所以說，如果要繪制一條真正1像素寬度的線段，你必須將該線段繪制在某兩個像素之間
網格的繪制
既然我們已經明白了如何繪制真正的1像素的線段，那我們就開始繪制網格
function drawLine(stepx, stepy){
cxt.lineWidth = 0.5;
cxt.strokeStyle = 'green';
//繪制豎線
for(var i= stepx + 0.5; i< cxt.canvas.width; i+= stepx){
cxt.beginPath();
cxt.moveTo(i, 0);
cxt.lineTo(i, cxt.canvas.height);
cxt.stroke();
}
//繪制橫線
for(var i= stepy + 0.5; i< cxt.canvas.height; i+= stepy){
cxt.beginPath();
cxt.moveTo(0, i);
cxt.lineTo(cxt.canvas.width, i);
cxt.stroke();
}
}
drawLine(10, 10);
上面例子中我們將線段繪制在兩個像素之間的像素上，而且繪制出來的線段僅有0.5像素寬，
雖說canvas規范沒有明文規定，不過所有瀏覽器的Canvas實現都使用了“抗鋸齒”技術，以便創建出“亞像素”線段的繪制效果來
總結
本節內容主要講解canvas中路徑中線性路徑的繪制方法，主要是利用 moveTo()定義起點，lineTo()定義終點，stroke()描繪當前路徑。這三個方法繪制線段
canvas中繪制路徑有兩個重要的方法，beginPath()與closePath()。繪制圖形之前先調用beginPath()是繪制多個圖形必要的步驟。
closePath()在使用fill()時是可以省略的，而且還要注意closePath()方法的調用位置。
繪制線段時我們可以使用 lineWidth改變線段的寬度，strokeStyle改變線段的顏色。
弄清楚線段的像素邊界，這樣我們才能繪制出真正的1像素線寬的線段。
