進程結構圖
Nginx是多進程結構，多進程結構設計是為了保證Nginx的高可用高可靠，包含：
- master進程：父進程，負責worker進程的管理
- worker進程：子進程，worker進程一般配置與服務器CPU核數相同，worker進程用來處理具體請求。
- cache進程：也是子進程，包括cache manager和cache loader進程，主要是反向代理做緩存使用。
注：多進程相對于多線程之所以能夠保證高可用與高可靠是因?yàn)檫M(jìn)程間地址空間是獨立的，進程間的任務不會相互影響，相對多線程更加耗費CPU資源。而多線程共享一個進程的地址空間，其中一個線程任務失敗會影響到其它線程任務。

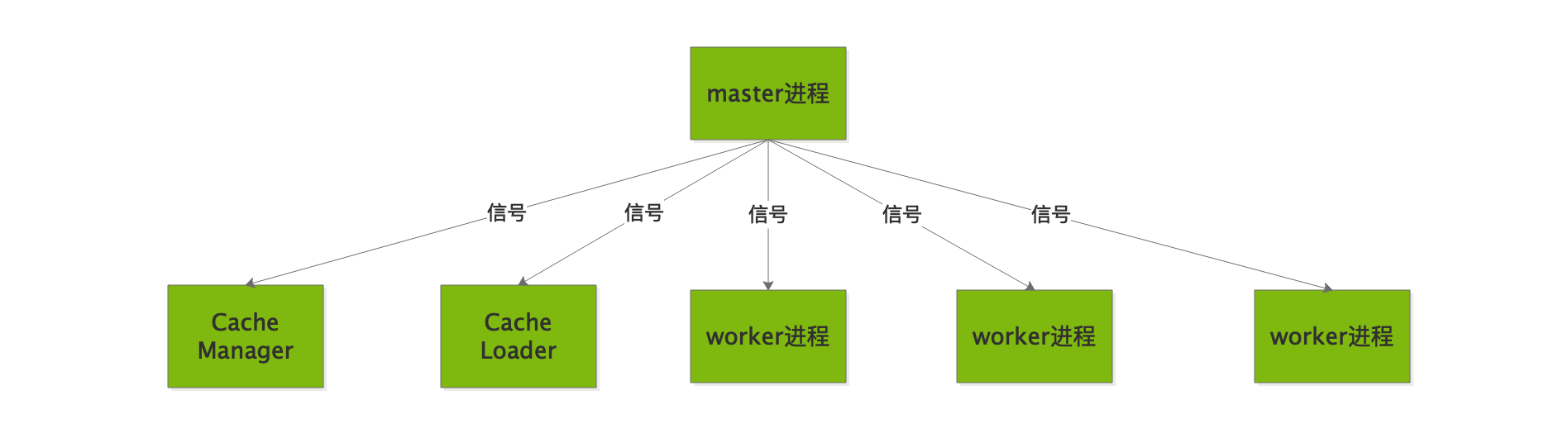

圖3-1 Nginx進程結構圖
假設我們的Nginx服務的用戶是nginx，我們可以使用如下命令查看當前運行的Nginx服務的master進程和worker進程，而且可以看到4個worker進程的父進程ID都是master的進程ID(1325)。
[root@master ~]# ps -ef | grep nginx | grep -v grep | grep -v php-fpm
root 1325 1 0 11:28 ? 00:00:00 nginx: master process /usr/local/nginx/sbin/nginx
nginx 1332 1325 0 11:28 ? 00:00:00 nginx: worker process
nginx 1334 1325 0 11:28 ? 00:00:00 nginx: worker process
nginx 1335 1325 0 11:28 ? 00:00:00 nginx: worker process
nginx 1336 1325 0 11:28 ? 00:00:00 nginx: worker process

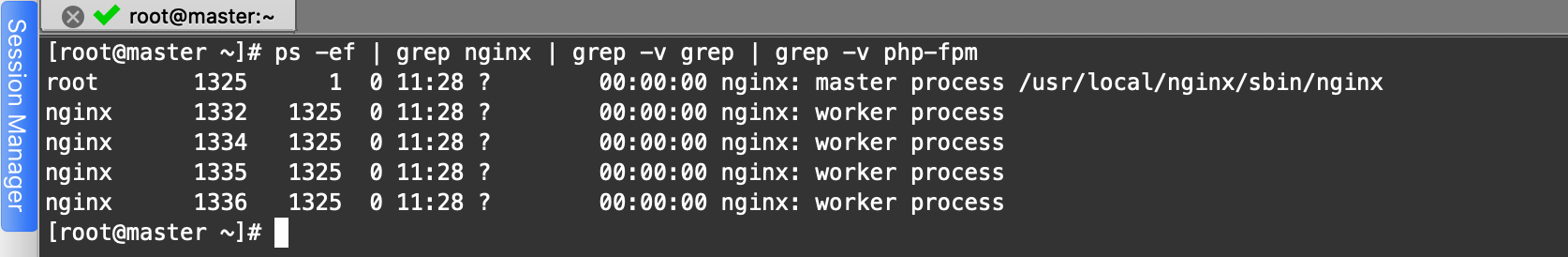

圖3-2 一個master進程與四個worker子進程
我們可以通過 lsof -i:nginx端口號 來查看我們的master和worker進程。
[root@master ~]# lsof -i:80
COMMAND PID USER FD TYPE DEVICE SIZE/OFF NODE NAME
nginx 1325 root 6u IPv4 22282 0t0 TCP *:http (LISTEN)
nginx 1332 nginx 6u IPv4 22282 0t0 TCP *:http (LISTEN)
nginx 1334 nginx 6u IPv4 22282 0t0 TCP *:http (LISTEN)
nginx 1335 nginx 6u IPv4 22282 0t0 TCP *:http (LISTEN)
nginx 1336 nginx 6u IPv4 22282 0t0 TCP *:http (LISTEN)
信號量管理
Linux的信號量管理機制
信號是進程間通信方式之一，典型用法是：終端用戶輸入中斷命令，通過信號機制停止一個程序的運行。

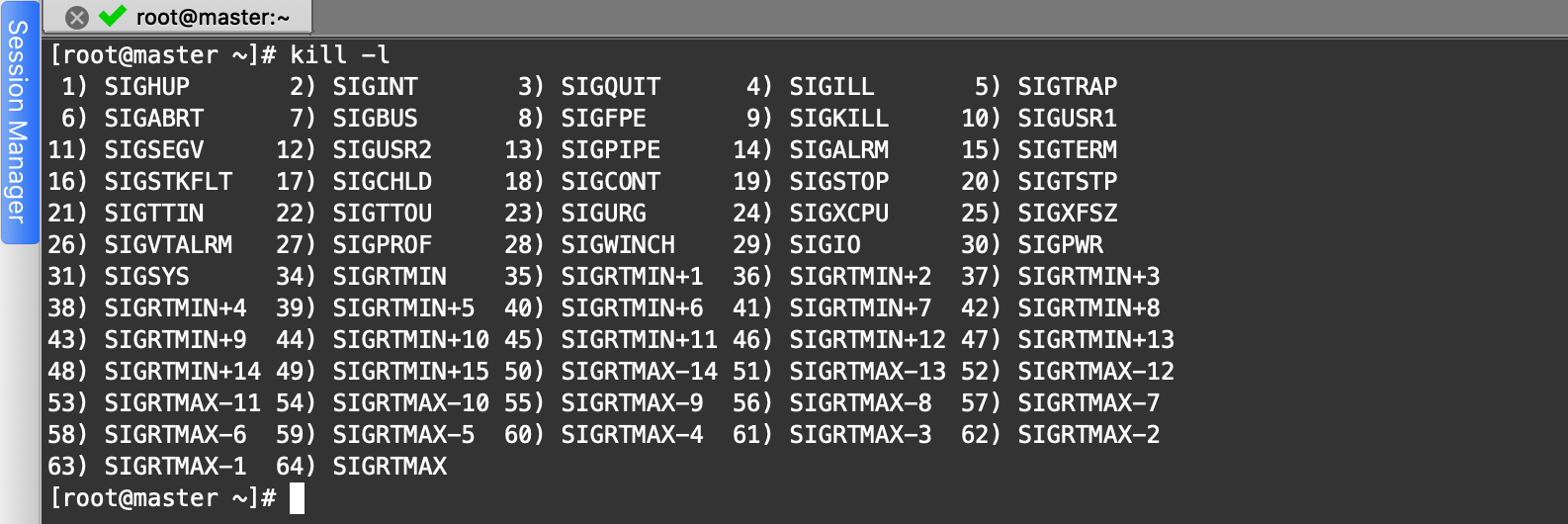

我們可以通過給進程發送信號來管理我們的進程，kill -l命令可以查看linux支持的信號量
linux信號量
一共有64號信號量，主要需要弄清如下幾個：
kill -1 $PID：(SIGHUP)重新加載進程，對于與終端脫離關系的守護進程，這個信號用于通知它重新讀取配置文件；
kill -2 $PID：(SIGINT)中斷(通Ctrl+C)；
kill -3 $PID：(SIGQUIT)從鍵盤輸入的退出(ctrl-\)；
kill -9 $PID：(SIGKILL)立即殺死進程，無論當前程序處于什么狀態；
kill -10 $PID：(SIGUSR1)$USR1和$USR2都是留給用戶自定義的信號量；
kill -12 $PID：($IGUSR2)
kill -15 $PID：(SIGTERM)正常停止一個進程；
kill -17 $PID：(SIGCHLD)父子進程通信的信號量，父進程可以fork()出很多子進程，子進程掛掉會給父進程發送信號；
kill 可將指定的信息送至程序。預設的信息為 SIGTERM(15)，可將指定程序終止。若仍無法終止該程序，可使用 SIGKILL(9) 信息嘗試強制刪除程序。程序或工作的編號可利用 ps 指令或 jobs 指令查看。
kill -l # 查看所有能夠支持的信號
kill PID
# 殺死一個進程
kill 1024
# 殺死多個進程 進程號之間用空格隔開
kill 1024 2048
# kill -9 表示立即強制結束進程
kill -9 1024
注：Ctrl+C：停止終端中正在運行的進程，Ctrl+C可以比較有好地中止終端中正在運行的程序(進程)
利用信號量管理Nginx進程
管理Nginx進程可以這些方式：master進程、worker進程、命令行
使用信號量管理master和worker(不推薦使用發送信號量的方式來管理worker進程，worker進程應該交給master進程來管理和維護)。
Master進程
監控worker進程
管理worker進程
接收信號
- TERM、INT
- QUIT
- HUP
- USR1
- USR2
- WINCH
示例：
通過kill命令殺死m(xù)aster進程
通過kill命令讓Nginx重新讀取文件，這樣會關閉就得worker進程，生成新的worker進程，master進程(ID)依舊保持不變
Worker進程
接收信號
雖然可以，但是不推薦使用信號量方式直接管理worker進程，worker進程應該交給master進程來管理和維護
示例：
使用kill命令殺死一個worker進程，這樣會殺死一個worker進程，linux會殺掉的worker進程的父進程(master進程)發送SIGCHLD信號量，所以master進程監測到我們某一個子進程可能出了問題，會啟動一個新的worker進程，維護worker進程的數量。
命令行
- reload：HUP
- reopen：USR2
- stop：TERM
- quit：QUIT
可以使用nginx -h查看幫助命令
[itbsl@master ~]$ nginx -h
nginx version: nginx/1.18.0
Usage: nginx [-?hvVtTq] [-s signal] [-c filename] [-p prefix] [-g directives]
Options:
-?,-h : this help
-v : show version and exit
-V : show version and configure options then exit
-t : test configuration and exit
-T : test configuration, dump it and exit
-q : suppress non-error messages during configuration testing
-s signal : send signal to a master process: stop, quit, reopen, reload
-p prefix : set prefix path (default: /usr/local/nginx-1.18.0/)
-c filename : set configuration file (default: conf/nginx.conf)
-g directives : set global directives out of configuration file
參數說明：
- -?,-h：查看幫助
- -v：查看Nginx版本
- -V：查看Nginx版本和編譯選項
- -t：檢查配置文件語法是否正確
- -T：檢查配置文件語法是否正確，并打印
- -q：在檢查配置文件時不顯示非錯誤消息
- -s：給master進程發送信號，可以發送:stop、quit、reopen、reload
- -c：指定配置文件
- -g：設置配置文件之外的全局指令
配置文件重載原理
我們知道了可以通過給nginx的master進程發送SIGHUP信號，或者使用nginx -s reload命令來達到重新載入配置文件，從而使nginx平滑升級。那我們執行這樣一個命令之后，對nginx本身來說背后發生了什么事情呢，它是如何保證新老請求如何平滑過渡的？
reload重載配置文件的流程
- 向master進程發送HUP信號(reload命令)
- master進程檢查配置語法是否正確
- master進程打開監聽端口(在修改配置文件的端口情況下，可能)
- master進程使用新的配置文件啟動新的worker子進程
- master進程向老的worker子進程發送QUIT信號
- 舊的worker進程關閉監聽句柄，處理完當前連接后關閉進程

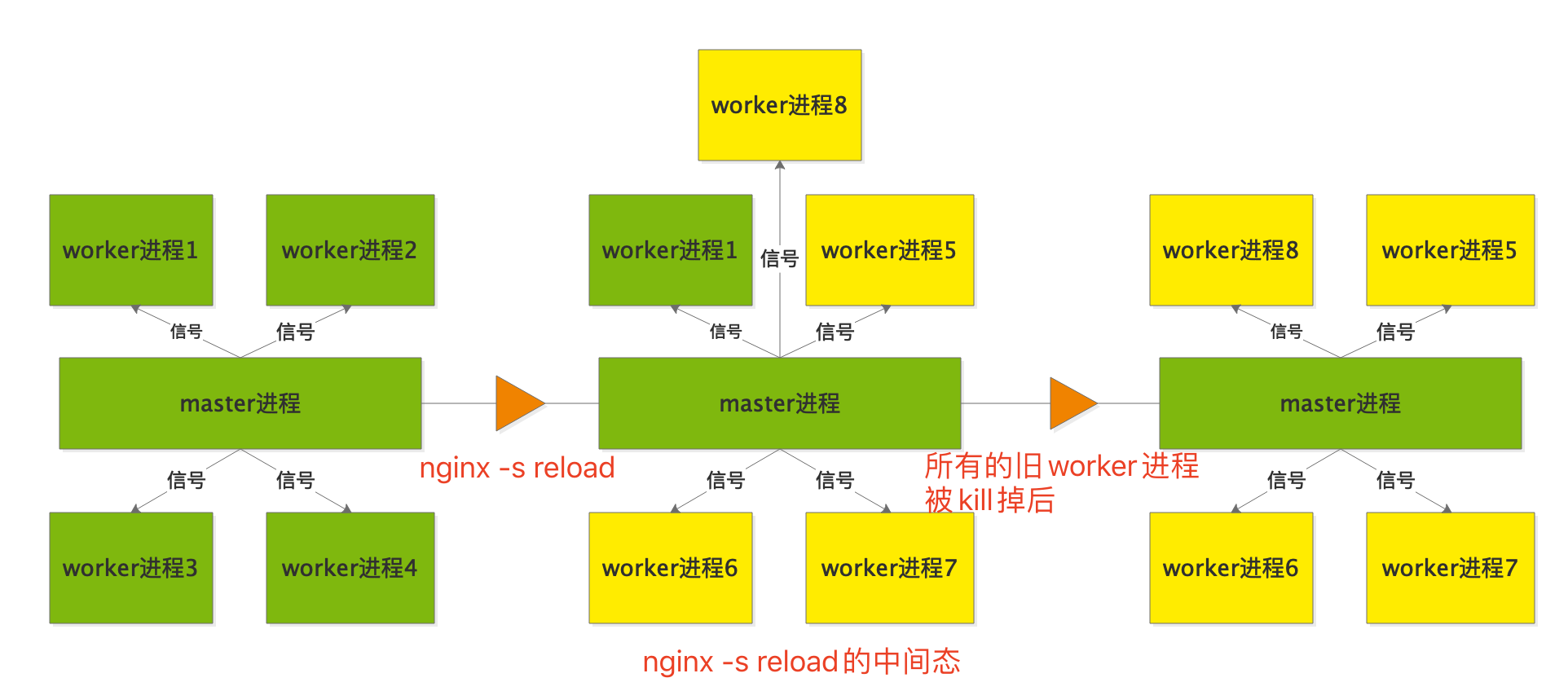

如果用圖示來描述的話大概如下圖所示
nginx -s reload
圖示解析：
1.左邊綠色的狀態是執行nginx -s reload命令之前的狀態，按照我個人主機的配置時一個master進程和4個worker子進程。
2.為了模擬執行nginx -s reload命令后原來的worker進程會處理完請求后再被殺掉，我模擬一個需要很久才能處理完任務并響應的接口，是的，我在代碼里sleep 15秒，也就是說這個接口響應需要15秒，時間弄長點方便我們來觀察中間態，注意，在執行reload命令前請求該接口
<?php
sleep(15);
echo json_encode(['msg' => 'hello world']);die();
3.我們已經知道了master進程會把任務交給worker子進程處理，目前只有一個任務，所以當前只需要一個worker進程需要處理任務。
4.執行reload命令，master進程會創建4個(與你配置有關)新的worker進程(我上圖中的黃色worker進程)，關閉掉舊的空閑worker進程(綠色worker進程)，而正在處理請求的舊worker進程不會立即關閉，而是會等請求處理完畢就關閉。

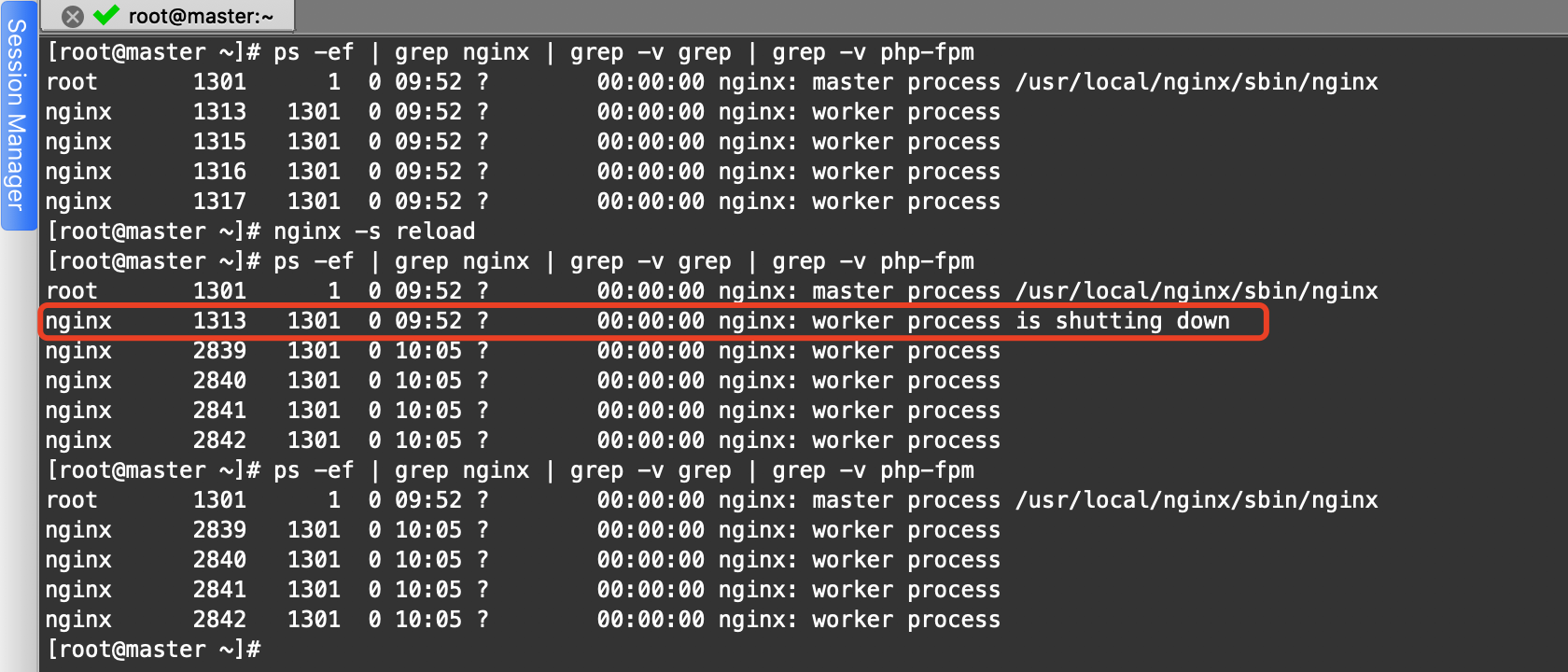

5.剩下的最后一個舊worker進程任務處理完畢也被關掉，最后剩下的都是使用新nginx.conf配置產生的新worker進程，可以看下面的這張圖，那個處于is shutting down的舊worker進程就是因?yàn)樘幚砩厦鎠leep 15秒的任務接口還沒處理完畢，所以依然能夠被看到。
總結
